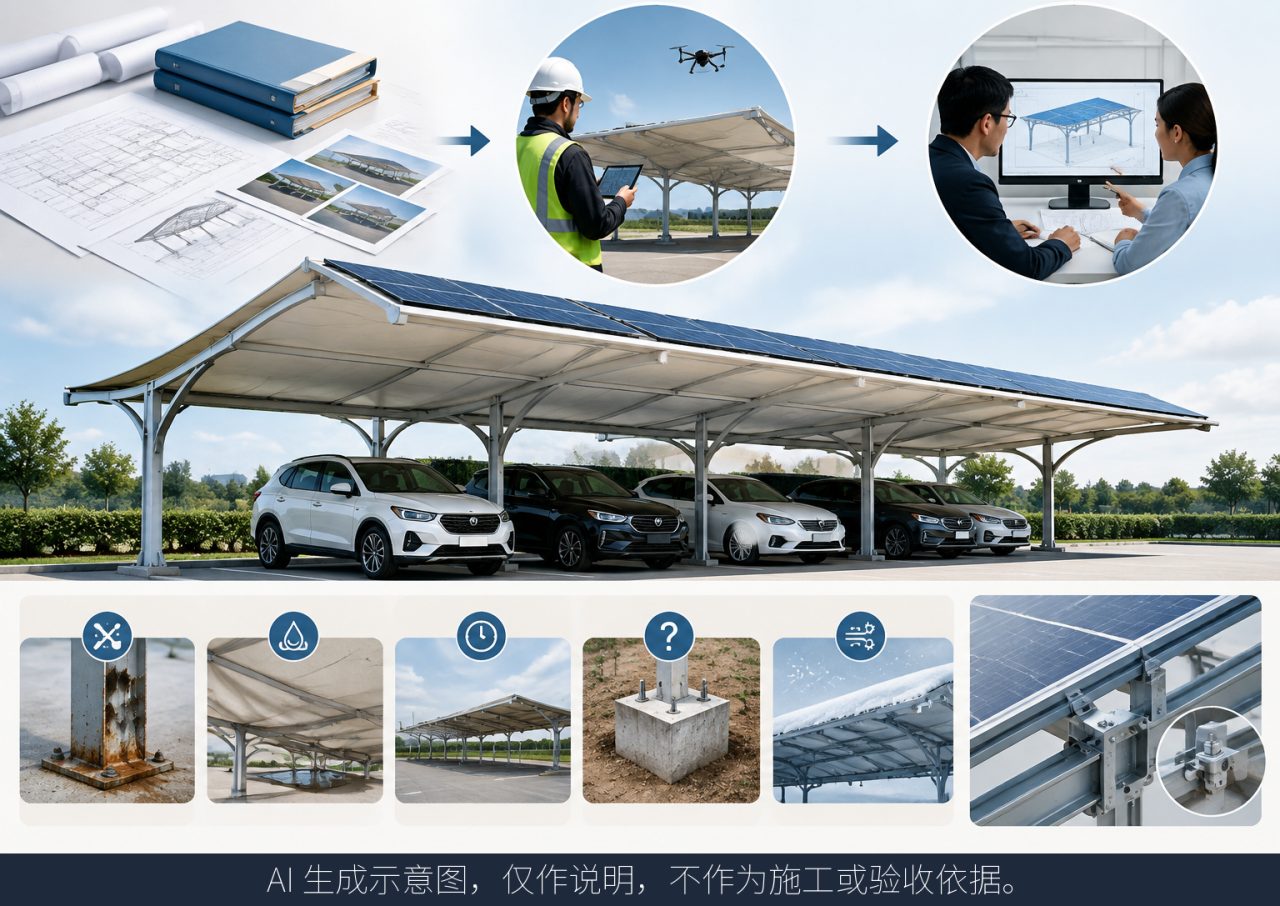

想给现有车棚加光伏，先提供哪些结构与现场资料

现有车棚加装光伏，不是直接把组件铺上去就完事。光伏组件重量加上支架和线路，会让原结构受力发生变化，先把手头的图纸资料和现场情况收集齐，交给有能力的一方做结构承载力复核，确认能加、怎么加，再谈后续采购和施工。

一、手头有哪些资料要先收集

先翻资料柜，能找到的都找出来，按下面对照：

1. 竣工图纸：整体结构图、基础图、节点做法，这是判断原设计荷载余量的主要依据。
2. 基础形式与埋深记录：基础是独立基础还是其他形式，施工时有无变更记录。
3. 膜材类型与安装年限：膜材品牌类别、使用年数，影响膜面还能承担多少附加荷载。
4. 钢结构防腐情况：构件表面涂层是否完好，有无锈蚀明显发展的部位。
5. 使用变更记录：车棚建成后有没有改过用途、加过灯具、广告牌或其他附属设备，这些都已占用了部分荷载余量。

资料越齐，荷载评估越接近实际情况，复核结论也越可靠。

二、没有原始图纸怎么办，现场测什么

不少老车棚竣工图纸早就找不到了。这种情况不做荷载评估就加装，风险较大。补齐现场数据的常规做法：

1. 测量整体尺寸：柱距、跨度、檐口高度、膜面坡度。
2. 记录构件规格：钢柱、梁的截面外形尺寸和壁厚（能查到的核对，查不到的实测）。
3. 探查基础情况：结合地脚螺栓布置和地面痕迹判断基础形式。
4. 检查构件现状：焊缝、螺栓节点、涂层与锈蚀情况，作为原结构检测的一部分。

对大型场地，经沟通确认后可以使用无人机现场测绘，把整体布置和高处的构件状态拍全，减少人工登高作业。青松膜结构对这类缺图纸的项目可承接现场测绘，把测得的数据整理成后续复核用的资料。小场地一般人工测量就够了。

三、哪些车棚不适合直接加光伏

出现下面任一情况，应先做荷载评估或加固评估，不能直接上组件：

1. 构件锈蚀明显、涂层大面积脱落或节点有松动迹象。
2. 膜面已出现明显松弛、褶皱或局部积水等受力异常。
3. 建成年限较长，且当年设计时未考虑附加荷载。
4. 基础情况不明，又找不到任何图纸资料。
5. 所在地区风雪压条件较严峻，原设计余量不明。

不复核就直接加装，轻则膜面变形加速、构件变形，重则在风雪天气出现结构安全问题，返工代价远高于前期评估费用。

四、光伏组件重量对原结构意味着什么

光伏组件、导轨、支架和线缆加在一起，是持续作用在原结构上的附加恒载；风还会通过组件改变棚面的受风状况。这些荷载要叠加原车棚的自重和原设计荷载一起核算，看构件、节点和基础还有没有余量。所以荷载复核必须结合具体项目条件做，脱离现场给出一个通用数值没有意义。

五、现场不能动火怎么办

一些场地不允许现场电焊——比如已有充电桩运行、易燃物较多的充电站。这种情况下加装支架可提前协商使用栓接工艺：构件在加工厂完成制作，出厂即成品，现场通过螺栓连接安装，无现场加工环节。资料收集阶段就可以把场地的动火限制一并记录，让设计方在选择连接方式时统筹考虑。

六、资料交给谁复核

收集齐的图纸和实测数据，应交给原车棚厂家，或委托有资质的设计单位做结构承载力复核，由其出具能否加装、是否需要加固的结论。复核确认后，再按结论确定加装方案、组件布置和施工范围。涉及安全的项目，不做脱离现场条件的施工处方。

如果您有加装光伏的车棚项目，可以准备项目用途、尺寸或图纸，以及希望委托的服务范围（测绘、评估或后续供货安装），联系我们沟通。青松膜结构（河南省青松膜结构工程有限公司）服务小区、园区、商业广场、充电站、学校、厂区等场景的车棚项目，可承接现场测绘与加装前的资料整理工作。
